Réalisation de relevés pour la rénovation d'une maison à Grenoble
Pour le projet de rénovation d'une maison à Grenoble, notre cabinet a été chargé de réaliser des relevés topographiques et des plans de façade. Cette mission a été divisée en deux parties principales afin de fournir des informations détaillées et précises pour la rénovation.
La première partie de la mission a consisté en un relevé topographique régulier du site. Ce relevé a été réalisé à l'échelle du 1/200ème et rattaché en planimétrie au RGF93 ainsi qu'en altitudes selon l'IGN 1969. Il a inclus l'empreinte des constructions existantes, le nombre d'étages, les éléments caractéristiques périmétriques, un semis de points altimétriques pour la topographie du site, les voiries pour véhicules et piétons, les différents types de sols, les espaces verts et les arbres significatifs, ainsi que les affleurements de réseaux et les détails de la voirie.

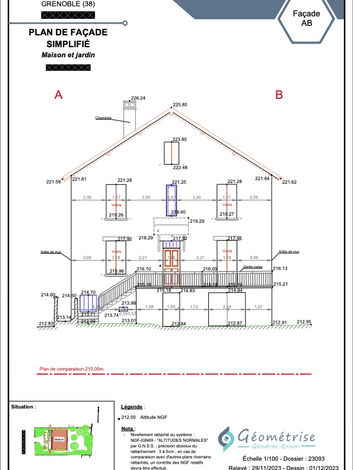

La seconde partie de la mission a impliqué un relevé par scanner laser 3D pour les plans de façade de la maison. Ces plans, à l'échelle du 1/100ème, ont détaillé la structure, les éléments de gros œuvre, ainsi que les caractéristiques architecturales des façades et les détails techniques comme les portes, fenêtres, enseignes et réseaux visibles.
Tous les plans réalisés, tant pour le relevé topographique que pour les façades, ont été fournis en formats DWG et PDF. Cette documentation complète et détaillée est essentielle pour la planification et la mise en œuvre efficace du projet de rénovation.
