Plans d'intérieur et de façade d'un garage à Vaulx-en-Velin

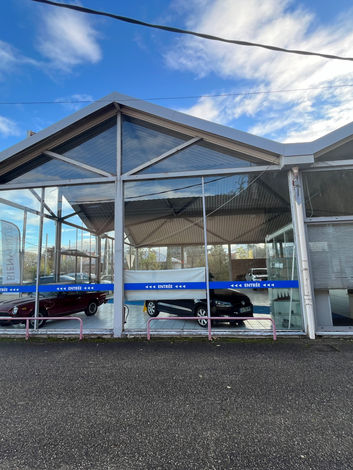

Notre cabinet a été engagé pour effectuer des relevés détaillés dans le cadre d'un projet de rénovation d'un garage mécanique et carrosserie à Vaulx-en-Velin. Cette mission comprenait la création de plans d'intérieur et de façade pour deux bâtiments d'une surface totale d'environ 1000m².
Pour la première partie de la mission, nous avons utilisé un scanner laser 3D pour effectuer un relevé complet des bâtiments. Cela a permis d'établir des plans d'intérieur à l'échelle du 1/100ème. Les plans incluaient les structures porteuses visibles, telles que les murs, poteaux, poutres, dalles et planchers, ainsi que les cloisons, portes, fenêtres, baies, gaines, sanitaires et placards. Nous avons également pris en compte la nature des sols, la hauteur sous plafond et sous poutre dans chaque pièce, ainsi que l’altimétrie des planchers.

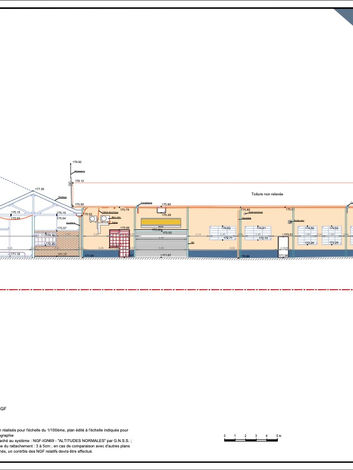

La seconde partie de la mission a impliqué un relevé similaire par scanner laser 3D pour les plans de façade des bâtiments. Ces plans, aussi à l'échelle du 1/100ème, comprenaient la structure et les éléments de gros œuvre des bâtiments, ainsi que les caractéristiques architecturales des façades et les détails techniques comme les portes, fenêtres, enseignes et réseaux visibles.
Tous les plans réalisés, tant pour l'intérieur que pour la façade, ont été fournis au format DWG et PDF. Ce travail minutieux de relevé et de représentation est essentiel pour la rénovation du garage, fournissant une base précise pour les travaux à venir.
